緩沖墊使用不當影響成品率？5個實用建議助你輕松避坑
在PCB多層板壓合工藝中，“緩沖墊”這個材料雖然只是夾在熱壓板與產品疊層之間的一片“墊子”，卻在提升成品率、控制起泡、降低翹曲方面起著至關重要的作用。然而，很多企業在實際生產中卻忽視了它的專業使用方式，導致成品板出現局部壓傷、起泡、樹脂堆積、盲孔裂紋、分層等問題，嚴重時甚至導致整批返工或報廢。
如果你正在被“壓合成品率低”困擾，不妨從緩沖墊的使用細節上找一找原因。本文將結合行業實際，分享5個關于緩沖墊的實用避坑建議，幫助你提升壓合工藝穩定性，讓產品良率不再“卡在軟材料上”。

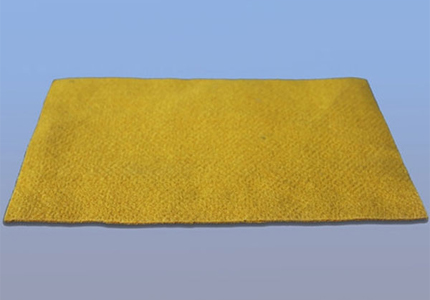

一、避坑建議一：選擇合適材質，避免“硬上硬”壓傷銅面
很多企業在選用緩沖墊時習慣“一種材料通吃”，尤其在面對高精度HDI板或盲孔多次壓合板時，仍使用低彈性、表面粗糙的通用墊材，結果導致局部銅箔壓傷、BGA焊盤變形、線路細節模糊等問題。
正確做法：根據產品結構（是否盲孔、嵌銅、剛撓結合等）選擇對應材質；對于細線寬、精細圖形、高頻高速結構，應選用PI復合墊或高彈橡膠墊，避免表面“過硬”；板厚差異大的結構，應選用彈性更高、可精準補償位移的材料，避免壓傷邊角。避坑關鍵詞：彈性匹配 + 表面平整度 + 板型適配性
二、避坑建議二：控制使用次數與老化時間，別拿舊墊拼工藝良率
緩沖墊雖然屬于“輔材”，但絕不是可以無限循環使用的材料。實際生產中，有的廠家為了節約成本，不做老化測試、表面檢查、使用次數統計，結果導致已老化變硬或表面龜裂的緩沖墊繼續上線壓合，帶來嚴重的隱患。正確做法：制定緩沖墊使用壽命標準（如橡膠類建議使用≤20次，芳綸類≤10次）；每次使用后檢查表面是否有燒焦、粉化、龜裂、彈性下降等現象；對可重復使用的墊材實行**“掃碼登記+使用次數追溯”制度，避免人為漏管。避坑關鍵詞：使用周期管控 + 外觀檢測機制
三、避坑建議三：厚度選型不合理，直接影響流膠與貼合質量
不同類型PCB在壓合時，對緩沖墊的厚度要求也存在較大差異。如果厚度太薄，起不到應有的緩沖作用，容易出現局部受壓變形；而墊材過厚，則可能影響熱傳導效率，導致樹脂固化不均，造成分層或流膠異常。正確做法：常規612層板推薦厚度為0.50.8mm；高階HDI、多次壓合、埋盲孔板建議厚度為0.8~1.2mm；對于超薄板或剛撓結合板，可使用0.3~0.5mm柔性復合墊材。此外，還應考慮設備間隙與熱板均壓性，調整上下緩沖墊對稱使用，防止壓合厚度差異引起翹曲。避坑關鍵詞：厚度匹配 + 熱壓參數協同

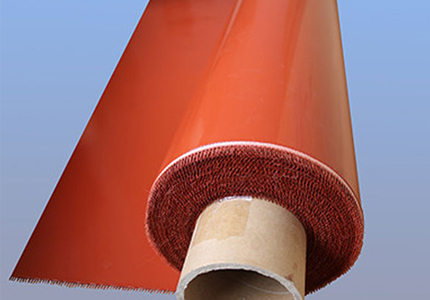

四、避坑建議四：忽視排氣路徑設計，小氣泡演變成大缺陷
緩沖墊在壓合初期承擔著協助脫氣與排泡的重要角色。如果使用的墊材不具備一定透氣性或排氣通道被設計不合理，很容易導致局部氣體無法及時逸出，形成起泡、黑點、樹脂空洞等成品缺陷。正確做法：使用具備微透氣性能的復合型緩沖墊（如無紡布+硅膠或柔性PI）；合理設置真空抽氣步驟，必要時進行二次脫氣或延長抽氣時間；對于大尺寸或多孔結構板，應在墊材中設置引導排氣通道或打孔區域；配合使用高透氣性脫模布，增強整體排氣效率。避坑關鍵詞：透氣性能 + 真空設計 + 局部微結構匹配
五、避坑建議五：不同壓合任務“混用同一墊材”，導致壓合窗口混亂
很多企業為了簡化流程，常用“萬能墊材”去處理所有PCB壓合結構，結果在不同產品間形成壓合窗口混亂、樹脂狀態不一致、溫度響應不匹配等現象，造成壓合品質無法穩定，工藝參數難以復制。正確做法：針對不同產品類型，建立專屬的緩沖墊選型規范與BOM綁定；批量前進行樣板測試，記錄壓合窗口、壓力/溫度響應曲線；高端產品（如剛撓結合板、射頻板、三階HDI）不建議共用通用型墊材；引導工程與采購建立分類物料管理機制，避免壓合效率與品質互相沖突。避坑關鍵詞：專用墊材 + 壓合窗口標準化 + 工藝復現性保障。
結語
壓合緩沖墊雖然只是PCB制造中的輔材，但使用方式不當往往成為影響成品率的隱形風險源。從材質、厚度、使用次數、排氣設計到任務匹配，每一個細節都關系到成品板的平整度、可靠性與良率。壓合的精度，不只是設備決定的，更是每一片“墊材”背后的專業體現。掌握上述五個避坑建議，不僅能幫助你輕松規避常見失誤，更能構建起一套系統化、標準化的緩沖墊管理機制，從而提升整體壓合工藝的穩定性與競爭力。
