干貨丨一文看懂PCB壓合緩沖墊的材料選擇與實際應用場景
在PCB多層板制造過程中，壓合工藝是影響產品品質的核心環節之一。而其中一個常常被忽視但又至關重要的輔材，就是——壓合緩沖墊（Cushion Pad）。這塊薄薄的材料夾在熱壓板與PCB層間之間，作用雖“低調”，但對防止銅面壓傷、避免起泡分層、緩解熱應力、提升層間貼合質量等方面都有著直接影響。
然而，不同的板型、不同的工藝參數，對緩沖墊的材質和結構也有不同的要求。很多制造問題，追根溯源，往往是“選錯墊材”或“用錯墊材”所致。本文將系統梳理壓合緩沖墊的主流材質類型、性能特點與實際應用場景，帶你一次性看懂這個看似簡單卻影響深遠的工藝要素。
一、為什么壓合緩沖墊在多層板制造中如此重要？
壓合緩沖墊并非必須材料，但在現代PCB特別是高層數板、HDI板、剛撓結合板等結構日益復雜的產品中，其作用愈發重要。主要原因有以下幾點：
調節壓力；緩沖墊通過自身彈性緩解熱壓板與疊層之間因厚度差造成的壓力不均，防止銅箔受傷、圖形壓塌。促進熱傳導；作為導熱介質，優質墊材能使熱量在板材中分布更均勻，提高樹脂的熔融效率，防止固化不良。
協助排氣脫泡；緩沖墊的柔性結構可以為空氣與揮發氣體提供逃逸路徑，避免氣泡形成。
釋放熱應力，降低翹曲；降溫冷卻過程中，緩沖墊吸收熱應力，提升板件平整度。提升成品一致性；有效減少分層、流膠、起泡等工藝不良，提升良率與交付穩定性。因此，對于追求穩定生產、提升良率、優化壓合窗口的PCB企業而言，壓合緩沖墊的科學選型與標準化使用是不可或缺的一環。
二、主流壓合緩沖墊材料種類及性能分析
目前市面上常見的PCB壓合緩沖墊主要包括以下幾類，每種材質各有特點：
材質類型 | 特點概述 | 導熱性 | 彈性 | 成本 | 可重復使用 | 適用范圍 |

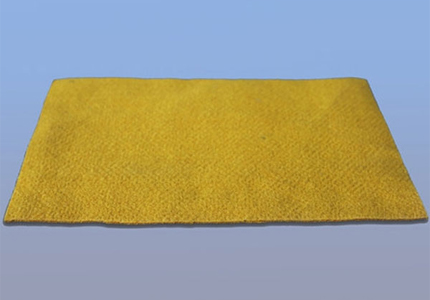

芳綸墊（Aramid） | 性價比高，應用廣泛，適用于常規多層板壓合 | 中等 | 中等 | 低 | 否 | 6-12層通用板 |
高彈橡膠墊（Rubber） | 彈性強，抗壓能力高，可多次使用 | 中高 | 高 | 中 | 是 | HDI、厚銅結構 |

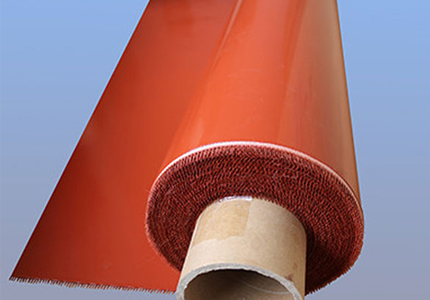

PI復合墊（PI+硅膠） | 超高耐熱，熱傳導好，潔凈度高 | 高 | 中高 | 高 | 否 | 高頻/剛撓/精密板 |
無紡布+硅膠復合墊 | 柔軟性好，透氣性佳，適合打樣或小批量 | 中等 | 中等 | 中 | 否 | 中小批壓合、盲孔板 |
Kraft牛皮紙墊 | 成本極低，用于簡單結構或初壓層 | 低 | 低 | 極低 | 否 | 低層數板或非關鍵層壓 |
選材提示：壓合層數越多、結構越復雜，對緩沖墊的導熱性與彈性要求越高。
三、典型應用場景下的緩沖墊選型建議
根據PCB產品的類型、結構特征和壓合難點，以下是一些常見應用場景下的緩沖墊選型推薦：1. 高層數通用板（8~12層）推薦材質：芳綸墊；特點：適合大多數標準壓合結構，性價比高，適合大批量生產。
2. 雙階/三階HDI盲孔板
推薦材質：高彈橡膠墊、PI復合墊；特點：結構復雜，盲孔多，要求高彈性和良好貼合，避免起泡、開裂。
3. 剛撓結合板/超薄軟板
推薦材質：PI復合墊；特點：對溫度與壓力窗口要求極高，PI材質穩定性強，避免斷裂。
4. 高頻高速板（RF板/5G通信板）
推薦材質：PI導熱墊 or 無粉塵高潔凈復合墊；特點：需避免壓合污染和微顆粒殘留，要求高導熱性與表面潔凈度。
5. 中小批打樣/柔性結構驗證板
推薦材質：無紡布+硅膠復合墊；特點：兼顧緩沖與脫模，適合參數尚未穩定時的小批工藝驗證。
四、緩沖墊選型誤區與避坑指南
實際生產中，有些企業為了節省成本或簡化操作，常常“通用墊材壓所有產品”，這很容易造成以下問題：
誤用現象 | 導致問題 | 原因分析 |
使用過硬芳綸墊壓HDI板 | 盲孔起泡、微裂紋 | 彈性不足，壓力集中 |
同一墊材多次循環使用 | 壓傷銅面、圖形模糊 | 緩沖能力下降，墊材老化 |
厚墊+低導熱材料混用 | 樹脂流動不均，分層 | 熱傳導不足，壓合窗口失控 |
壓合溫度高但墊材不耐熱 | 墊材碳化、污染板面 | 材料選擇不符合Tg要求 |
材料揮發物高污染干凈板 | 線路擊穿或阻抗不良 | 顆粒沉積于板面，信號受干擾 |
建議：為每一種產品類型設定專屬“壓合BOM”，將緩沖墊材質、厚度納入工藝標準文件，杜絕通用型亂搭。
五、選好緩沖墊，是壓合良率提升的第一步
PCB壓合是一個熱、壓、氣協同控制的復雜過程，而緩沖墊作為其中的**“壓力調節器”與“熱量中介”，在每一個環節都起著不可替代的作用。正確選型、合理使用緩沖墊，不僅能避免常見缺陷如翹曲、分層、起泡等，更能有效擴大工藝窗口，提高產線穩定性，節省隱性成本。
對于注重長期品質和效率的PCB制造企業來說，緩沖墊的材料管理已不再是小事，而是提升核心工藝競爭力的關鍵環節。從今天開始，別再忽視這塊“軟輔材”，用科學選型，助力硬品質！
