半導體制造和電子器件封裝的精密程度不斷提升，工藝中對材料潔凈度、穩定性與可控性的要求已經達到亞微米級。在這樣高度精密的體系內，一類看似普通卻至關重要的材料發揮著不可替代的作用——半導體離型膜。

一、什么是半導體離型膜？定義、作用與重要性

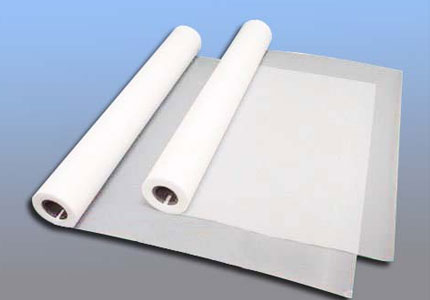

半導體離型膜是一種應用于半導體制造、封裝和電子材料加工的功能薄膜，其核心特點是提供臨時保護、隔離或支撐，并在需要時輕松剝離且不殘膠、不污染工藝表面。它常被用于晶圓背磨、晶粒切割、光刻工序保護、薄膜轉移、封裝貼附等流程中。

與一般的日用離型紙或離型膜相比，半導體級產品在以下方面顯著不同：

極高潔凈度：必須保證無顆粒（Particles）、無析出物（Outgassing），不會導致晶圓污染。

可控離型力：根據工藝步驟需要，可設計為輕度、中度、高度離型力，且離型力必須穩定一致。

耐溫性與耐化學性：需承受膠水烘烤、激光切割、背磨冷卻液、顯影液等環境。

尺寸穩定性：薄膜在加熱或壓力下不能產生翹曲、延伸或收縮，否則將影響晶圓精度。

在許多關鍵工序中，如果沒有可靠的離型膜，晶圓容易因應力、刮傷、污染而產生不良。因此，雖然它屬于“隱形材料”，但卻在實際制造中扮演著決定良率的角色。

二、半導體離型膜的材料結構——從基材到離型層的技術解析

半導體離型膜通常由兩大關鍵層構成：

基材+ 離型層。根據不同應用，還可能加入功能性涂層，如抗靜電涂層、阻氧層、抗刮傷層等。

1. 基材類型及特點

常見基材包括：PET（聚酯薄膜）：成本適中、透明度好、尺寸穩定，是多數離型膜的首選。PI（聚酰亞胺薄膜）：耐高溫性能卓越，可承受 200–300°C，適用于晶圓級封裝（WLP）、先進封裝工藝。PE/PP：更柔軟，適合某些低溫保護場景。特殊光學膜或復合膜：用于顯示行業的精密涂布或折疊屏材料加工。基材厚度范圍通常為 25–150 μm，厚度選擇會直接影響支撐能力、貼附性能和剝離效果。

2. 離型層材料與性能

離型層才是決定“離型力”的關鍵，一般分為：

(1) 硅系離型層：優點：離型力穩定，高溫性能好；加工成熟、成本相對較低；適用于多數標準半導體工藝。缺點：可能有少量硅遷移，不適合對硅污染非常敏感的應用，例如某些光刻或芯片封裝。

(2) 非硅系離型層：優點：無硅污染；表面能更可控；適用于對潔凈度要求極高的先進工藝如 EUV 光刻前保護、部分晶圓級封裝。缺點：成本較高，配方復雜度更大，穩定性要求嚴苛

3. 關鍵結構參數：離型力：5–100 gf/25 mm（不同應用不同要求），霧度與透明度：影響視覺識別與激光切割，抗靜電指數：避免晶圓吸附微塵，熱收縮率：必須極低，否則會導致晶圓翹曲或貼附不良。這些結構與參數共同決定離型膜在實際工藝中的表現。

三、半導體離型膜的主要應用場景

離型膜幾乎貫穿整個半導體制造鏈條，其關鍵作用體現在以下典型環節。

1. 晶圓背磨保護，在將晶圓從 700–800 μm 薄化到 100 μm 或更薄的背磨工藝中，需要將晶圓牢牢貼附在載帶（Tape）上。離型膜通常作為：保護膜：貼在晶圓正面，防止磨削液或顆粒損傷電路。脫模層：背磨結束后，保護膜需要無殘膠剝離。此過程對潔凈度和剝離力穩定性要求極高。

2. 晶粒切割與轉移，在晶圓切割中，離型膜可能用于：作為臨時粘附層，固定晶圓，作為 UV 膜的“剝離層”激光切割時保護敏感結構；部分 dicing-tape 會結合離型功能，在紫外曝光后離型力驟降，以便芯片轉移。

3. 光刻與精密涂布保護，光刻涂膠、顯影中，為避免微塵污染或刮傷，部分工藝會臨時覆蓋離型膜保護。尤其是：EUV 工藝中對顆粒控制要求極高，CMP（化學機械拋光）后晶圓表面非常敏感

4. 封裝過程（Advanced Packaging），離型膜在扇出型封裝（FOWLP）、晶圓級封裝（WLP）中用于：RDL（再布線路）涂布保護，壓合工藝中的隔離層，材料轉移，如再生載板貼附。

5. 顯示與電子材料加工，包括：MLCC 陶瓷片保護，光學膜涂布、干燥、轉移，柔性 OLED、折疊屏材料加工，這些精密材料的加工均需要低析出、低顆粒、易剝離的高端離型膜。

四、選擇半導體離型膜時必須關注的關鍵性能指標

不同工藝對離型膜的要求差異巨大，因此選型必須結合實際需求。從行業使用經驗來看，以下指標最具決定性。

1. 離型力，離型力過大可能導致晶圓彎曲、應力損傷；離型力過小可能導致貼附失敗或滑移。通常會提供：輕度離型：5–20 gf，中度離型：20–40 gf，高度離型：40–100 gf，工藝工程師常需根據實際工序定制離型力。

2. 潔凈度等級，包括：無顆粒污染（Particles），無霧化、析出物，無金屬離子遷移（Na?、K?等），潔凈度越高，材料成本越高，但良率也更可靠。

3. 尺寸穩定性，在 100°C 以上環境下必須保持極低的熱收縮率，否則可能影響晶圓定位精度。

4. 表面電阻，半導體工藝中靜電會導致：微塵吸附，對 CMOS 器件電擊損壞，因此常需加入抗靜電層，控制在 10?–10? Ω 范圍。

5. 耐溫性、耐化學性，尤其在：激光切割，背磨冷卻液，UV 照射，粘膠烘烤，場景中，薄膜必須保持性能不下降。合適的離型膜不僅提升良率，也能減少工序返工，降低成本。

五、國產替代、先進封裝與高端材料需求爆發

隨著半導體行業向先進封裝、Chiplet、柔性電子技術演進，離型膜市場也呈現出快速變化趨勢。

1. 國產替代成為主旋律，過去，高端離型膜大多依賴日本、韓國廠商，如 Nitto、Lintec、Toray 等。但隨著國產半導體材料快速突破：國產 PET / PI 基材能力提升，離型層配方逐步成熟，潔凈度等級能滿足 chip-level 要求，國內企業在晶圓背磨保護膜、涂布用離型膜、非硅體系等領域已實現部分進口替代。

2. 先進封裝推動更高性能需求，如 FOWLP、2.5D/3D 封裝對以下性能提出更高要求：更低的殘膠率，更低的金屬離子含量，更高耐溫（> 150°C），更高尺寸穩定性，一些企業已開發超低應力離型膜，以適配高密度 RDL 制程。

3. 顯示與柔性電子帶來新增市場，折疊屏、OLED、光學膜、AR/VR 顯示材料制造中需要大量精密涂布離型膜。該領域正在成為離型膜企業的第二增長曲線。

4. 功能性離型膜成為未來方向，趨勢包括：可控漸變離型力，超低霧度光學離型膜。雙層復合結構，綠色溶劑體系，更高阻氧與防靜電性能，這些產品將在未來三至五年成為材料廠商競爭焦點。

半導體離型膜雖然不直接參與晶體管等電子結構的構建，卻是整個制造鏈條中不可或缺的重要材料。從晶圓背磨、切割到封裝，再到光學膜涂布和柔性電子加工，它在多個關鍵環節承擔保護、支撐、隔離、轉移的工作，其性能穩定性與潔凈度直接關系到芯片良率。

隨著半導體行業加速升級，離型膜正從普通輔助材料，逐步演變為構筑先進工藝平臺的重要組成部分。無論你是制造企業、材料開發者還是行業觀察者，理解離型膜的結構與應用，都將幫助你更好把握這一關鍵材料背后的技術邏輯和產業機遇。
