UV 離型膜在晶圓切割與背磨工藝中的應用解析
在半導體制造中，從晶圓背磨到晶粒切割，每個環節都對材料性能提出極高要求。工藝過程中的應力、溫度變化、微顆粒、化學液體以及機械振動，都可能導致晶圓損傷。在這些關鍵工序中，UV 離型膜作為一種特殊的可控粘附力材料，發揮著支撐、保護與粘附管理的核心作用。隨著先進封裝（WLP、FOWLP）、芯片超薄化與微凸點技術的發展，UV 離型膜的重要性持續提升，已成為穩定工藝、提高良率的關鍵材料。
一、UV 離型膜的結構與基本原理

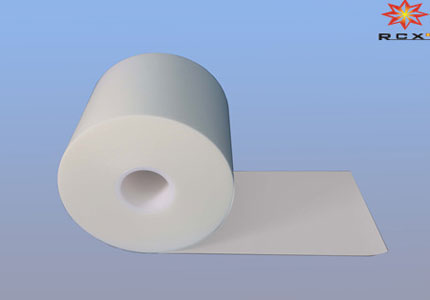

UV 離型膜是一類通過紫外線曝光實現“粘附力由強變弱”的功能膜材料。加工前其高粘性可穩固支撐晶圓，而在背磨或切割完成后，經 UV 曝光即可迅速降低粘附力，使晶圓或晶粒能夠安全、無損地剝離。典型結構由三層組成：①基材層（PET、PO、PP、PI 等），提供機械支撐；②UV 感應膠層，為核心功能層，未曝光時高粘，曝光后化學鍵結構改變，粘性顯著下降且不殘膠；③保護離型層，用于保持膠層潔凈。UV 膜的粘附力可從未曝光時的 80–200 gf/25 mm 降至曝光后的 <20 gf/25 mm，滿足高精度晶圓加工的需求。
二、UV 離型膜在晶圓背磨工藝中的應用價值
晶圓背磨將晶圓厚度從 700–800 μm 薄化至 100 μm 或更低，是應力最大的工序之一。UV 離型膜在此環節主要提供幾項核心價值：①在未曝光前以高粘性牢固固定晶圓，避免振動、應力集中與滑移；②作為保護層隔絕背磨過程中產生的顆粒及冷卻液，防止污染金屬層與鈍化層；③通過較高的彈性吸收部分機械沖擊，降低裂紋與破片風險；④背磨后經 UV 曝光粘附力顯著降低，使超薄晶圓能夠安全剝離；⑤膠層幾乎無殘留，不影響后續清洗、切割或封裝工藝。隨著晶圓薄化技術不斷推進，UV 離型膜已成為背磨工序不可或缺的支撐材料。
三、UV 離型膜在晶圓切割工藝中的優勢
在刀片切割、激光切割或等離子切割等工藝中，晶圓必須穩定地固定在載帶上，以避免振動導致偏移或崩邊。UV 離型膜在未曝光前能夠提供強粘附力，確保晶圓在高速切割下保持穩定；切割完成后，通過 UV 曝光使膠層粘性下降 70–95%，大幅降低 Pick-up 過程中的崩邊、缺角與拉傷風險。其柔性基材還可吸收刀片壓力，減少邊緣損傷，提高整體切割良率。UV 膜兼容超薄晶圓、低 K 材料、高脆性材料（如玻璃、CIS）、SiC/GaAs/GaN 等化合物半導體，并滿足先進封裝 RDL 結構的加工需求，是現代 Dicing 工藝的關鍵性材料。
四、UV 離型膜的關鍵性能指標
UV 離型膜的性能直接決定背磨與切割工藝的良率。關鍵指標包括：①粘附力切換比——未曝光需高粘、曝光后需迅速降粘，且變化穩定可控；②剝離潔凈度——必須確保無殘膠、無表面污染、無顆粒析出；③膠層與 UV 響應均一性——大尺寸晶圓上需保持膠層厚度與光敏反應一致，否則會產生局部剝離不良；④尺寸穩定性——應具備高彈性、低熱收縮，不因溫度或機械負載造成形變；⑤UV 透光率與波長匹配能力——需與 365/385/405 nm 等不同波長設備匹配，確保曝光數秒至數十秒即可生效。這些指標決定了 UV 膜在量產中的可靠性與工藝窗口。
五、UV 離型膜的發展趨勢與應用拓展
隨著半導體制程升級，UV 離型膜正呈現多項發展趨勢：①向超高潔凈度、低析出、無金屬離子污染方向演進，以適應先進邏輯與高端封裝對顆粒與離子控制的嚴苛要求；②非硅體系材料加速發展，避免硅氧烷對光刻與電性造成的污染；③適應更薄晶圓與更高密度封裝，包括 20–30 μm 超薄晶圓與 2.5D/3D 封裝；④國產化替代加速，在高均勻性配方、精密涂布與大尺寸卷材生產上取得突破；⑤技術跨界應用擴展至 OLED、光學膜、Micro-LED 巨量轉移、FPC 和 MLCC 制造等領域。隨著芯片向更小尺寸、更薄結構、更復雜封裝邁進，UV 離型膜勢必在未來制造中發揮更重要的支撐作用。
