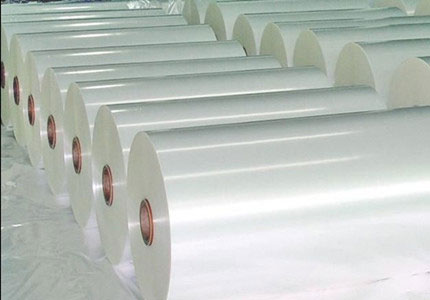

離型膜-為什么封裝材料更在意潔凈度、析出物與表面能穩定性
一、封裝為什么比一般制造更“怕臟”
在半導體封裝（尤其先進封裝）里，材料不只是“能加工就行”，而是直接決定良率與長期可靠性：微細間距的互連、薄化芯片、復雜的多材料界面（芯片/金屬/有機基材/模封料/膠黏劑/臨時保護膜與剝離膜）讓任何微小異常都可能被放大成開短路、分層、空洞、接觸不良或返修困難。更關鍵的是，封裝缺陷往往不是當場就暴露——它可能在溫循、濕熱、老化后才表現為間歇性失效。因此封裝材料會比普通工業更強調三件事：潔凈度（顆粒與離子/有機殘留更少）、低析出/低出氣（減少揮發并在關鍵表面凝結的污染物）、以及表面能穩定性（潤濕與粘接性能隨時間/溫濕/熱壓不漂移）。行業也明確提到，膠黏劑和有機基材的出氣會污染接觸部位，導致接觸電阻上升或間歇性接觸失敗，這類“看不見的化學污染”會直接轉化成良率風險。
二、顆粒到底會造成什么失效？
顆粒污染在封裝里最麻煩的地方，是它既能造成“硬缺陷”（刮傷、壓痕、局部短路/開路），也能造成“軟缺陷”（潤濕不均、局部粘接弱、后續熱應力下分層擴展）。在需要熱壓或壓合的工序里，一粒微塵就可能把壓力變成“點載荷”，在表面留下壓坑或造成界面間隙，后續就更容易形成空洞與裂紋擴展。與此同時，顆粒還是交叉污染的載體：它會攜帶有機物、硅類或離子殘留，把污染帶到原本很干凈的焊盤/治具/接觸針尖上。很多潔凈室管理資料都強調：在半導體制造中，哪怕很小的顆粒也可能帶來不可修復的缺陷與良率損失。 另外，靜電會讓顆粒“更難控”：材料在放卷、剝離、摩擦時帶電，顆粒更容易被吸附到膜面與器件表面，所以封裝現場往往把靜電控制視為污染控制的一部分。
三、為什么封裝材料特別在意“低析出/低出氣”？
所謂析出/出氣（outgassing），本質是材料中的揮發性小分子在熱、真空或時間作用下釋放出來，并可能在更冷或更“親和”的表面凝結成一層極薄的膜。這層膜肉眼幾乎看不到，卻足以改變接觸電阻、潤濕與粘接行為。SemiEngineering 的報道就指出：膠黏劑與有機基材的出氣會污染接觸元件的尖端，從而導致接觸電阻上升或間歇性接觸失敗——這正是封裝測試/接觸類場景最怕的“隱形殺手”。 也因此，很多高要求材料會用 ASTM E595 這類方法來評估真空與加熱條件下的總質量損失（TML）與可凝揮發物（CVCM），用“可量化指標”篩出高出氣風險材料。 對封裝相關的剝離膜/防粘膜/保護膜、膠帶、臨時載具材料來說，“低出氣”不僅是潔凈室指標，更是減少后段返修、減少治具污染、降低批次波動的核心手段。
四、表面能穩定性為什么關鍵？
封裝里大量關鍵動作都依賴潤濕與粘接：底填/膠膜的鋪展、模封料與基板/金屬的界面結合、熱壓過程中的接觸質量、甚至清潔后表面是否“真的干凈”。而這些都可以被“表面能（表面自由能）”概括：表面能越穩定、越符合工藝窗口，潤濕與粘接就越可預測；一旦表面被有機污染、硅污染或析出物覆蓋，表面能會漂移，表現為潤濕變差、局部縮孔/空洞、粘接強度波動。接觸角測量就是行業常用的快速量化手段：Biolin Scientific 直接把接觸角用于硅片潔凈度評估，強調它能提供對表面潔凈程度的定量信息并適合生產過程快速檢測。同樣，接觸角服務機構也指出接觸角可用于驗證關鍵行業（含半導體）表面是否存在污染，并與粘接/涂覆表現相關。 對封裝材料而言，“表面能穩定性”不只是研發概念，而是用來解釋：為什么同一材料有時好用、有時突然不潤濕；為什么同批次不同卷、不同存放時間會出現粘接與缺陷差異。
五、把顆粒、析出與表面能“落地到選型與驗收”
想把污染風險從“經驗”變成“可控”，建議把材料管理拆成三層：（1）材料選型：對剝離膜/防粘膜/保護膜、膠帶、膠黏劑，優先選擇低析出/低出氣路線；要求供應商給出與出氣相關的測試依據或對標方法（例如參考E595思路的TML/CVCM篩查），并明確潔凈包裝與ESD包裝要求。 （2）來料驗收：除了尺寸與外觀，把“顆粒/潔凈、出氣風險、表面能”納入抽檢：顆粒可用強光斜照+放大檢查/粘取法，出氣風險可用熱處理后觀察治具/試片污染趨勢并結合標準化篩查，表面能可用接觸角作為快速過程指標（同一基準片、同一液滴體積、同一時間窗口）。 （3）過程控制：把靜電控制、開封暴露時間、存儲溫濕度、上線前清潔/除靜電步驟寫進SOP，減少“材料本身合格但現場二次污染”的概率。 做到這三層，你會發現封裝材料“更在意潔凈度、析出物與表面能穩定性”的原因非常務實：它們直接決定工藝窗口是否穩定、良率是否可復制，以及你是否會被那些“看不見、但會讓整批崩”的隱形污染反復折磨。
