非硅離型膜是什么?

一、非硅離型膜是什么?非硅離型膜指在 PET、PI 等基材薄膜表面,使用非有機硅的離型涂層(或在樹脂體系中實現離型特性),讓膠黏劑、樹脂、涂層材料在加工時“可貼合、可加工、可剝離”,但不引入硅油/硅涂層帶來的潛在遷移與污染風險。它通常用于“對硅敏感”的制造流程(電子材料加工、潔凈環境、后續還要涂布/噴涂/二次粘接的產品),目標是獲得更“干凈”的界面與更可控的工藝窗口。二、為什么電子與光學越來越強調

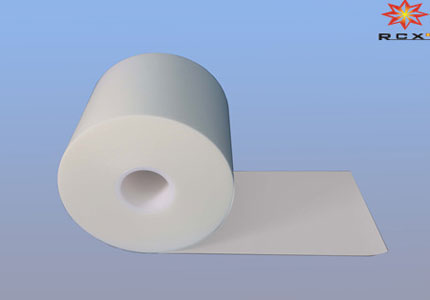

一、非硅離型膜是什么

非硅離型膜指在 PET、PI 等基材薄膜表面,使用非有機硅的離型涂層(或在樹脂體系中實現離型特性),讓膠黏劑、樹脂、涂層材料在加工時“可貼合、可加工、可剝離”,但不引入硅油/硅涂層帶來的潛在遷移與污染風險。它通常用于“對硅敏感”的制造流程(電子材料加工、潔凈環境、后續還要涂布/噴涂/二次粘接的產品),目標是獲得更“干凈”的界面與更可控的工藝窗口。


二、為什么電子與光學越來越強調“去硅化”

電子與光學應用的共同點是:對表面狀態極其敏感。很多企業推進“去硅化”,并不是否定硅離型的成熟度,而是因為在某些關鍵制程里,哪怕是微量的硅轉移/硅油污染,也可能帶來“潤濕變差、附著力下降、涂層縮孔/局部不連續、粘接可靠性波動”等問題,最終表現為返工、良率波動或長期可靠性風險。有的材料與工藝(例如精密電子、醫療與高潔凈要求場景)會明確提出使用非硅離型襯材來避免污染或干擾敏感部件。另外,關于“硅污染導致粘接失敗”的案例與分析在電子封裝/裝配領域也并不少見:硅類污染會引發間歇性粘接失效、界面結合不穩定等現象,因此很多工廠會把“硅污染控制”作為關鍵的制程管理項。


三、離型膜不只是“能撕開”,而是要“穩定轉移+低缺陷”

顯示與光學貼合(如 OCA/OCR 相關貼合、功能膜層復合、模切轉貼)對離型材料的要求往往更苛刻:一方面需要穩定的離型力以保證自動化轉貼良率;另一方面更怕“殘留/遷移/微顆粒”引入的外觀缺陷或后續可靠性風險。有研究與行業資料指出:當離型力過大時,可能導致 OCA 膜在基材表面的轉移失敗,在自動化制程下尤其明顯,這會直接沖擊效率與良率。也正因貼合對潔凈、應力、溫度、工藝窗口非常敏感,光學制造常常把“界面污染控制”放在很高優先級,非硅離型膜因此成為一些產品線在特定工序里減少風險的選擇之一。


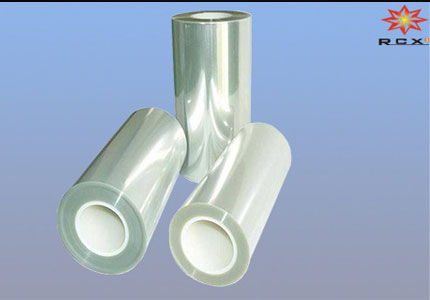

四、非硅離型膜為什么常見 PET/PI

在電子與光學里,PET 仍是最常見的離型膜基材之一:平整度好、尺寸穩定、易于分切與模切、供應鏈成熟,也更容易做成潔凈與光學級表面;因此市場上也有“PET + 非硅離型涂層”的產品路線,主打避免硅殘留污染、適配對硅敏感的電子材料加工。而當工藝溫度更高、壓合更苛刻或對耐溫/耐化學更嚴格時,PI(聚酰亞胺)基材往往更具優勢(更寬的耐溫區間、更強的熱穩定性),常被用于高溫相關的隔離與保護場景。值得注意的是,光學產業中也存在大量以“硅涂層 PET”作為離型膜的成熟應用(例如偏光片相關離型膜常見描述為單側硅涂層 PET 基膜并要求穩定剝離性),這也從側面說明“去硅化”通常不是全盤替代,而是在更敏感、更關鍵的工序優先導入非硅體系。


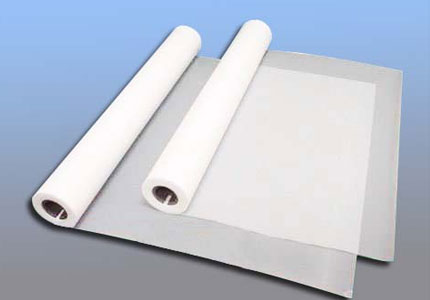

五、“去硅化”選型

落到“怎么選、怎么用”,建議把非硅離型膜的需求描述成一組可驗證指標:

①基材選型(PET/PI、厚度、平整度、耐溫窗口);

②離型力目標范圍與一致性(常溫/高溫/不同剝離速度下的穩定性,避免“太緊轉移失敗”或“太松跑位”);

③殘留與遷移風險(對后續二次粘接、涂布、鍍膜、噴涂是否有影響——很多客戶會把“低遷移、低殘留、低萃取物”寫入規范);

④潔凈與靜電管理(潔凈室加工時的顆粒控制與吸塵風險);

⑤與膠系/材料的兼容性(丙烯酸、橡膠、UV 膠、OCA 等)。行業也普遍把“非硅離型襯材用于防污染/防干擾敏感器件”作為核心賣點之一,因此在官網內容里可以順勢強調:去硅化不是噱頭,是圍繞良率與可靠性做風險收斂,并用“測試方法 + 應用案例 + 失效對比”來增強說服力。
